牛皮袋全自动包装线设计方案
新闻来源：广州星格 发布时间：2016-08-05 09:55 点击：
次

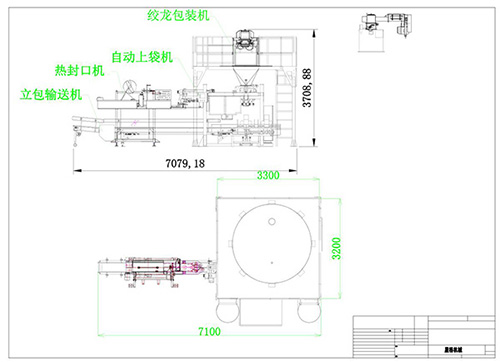

这条包装线采用自动取袋，自动上袋，自动称重灌装，自动封口，完全自动化，是国内首屈一指的包装线，这也是广州星格专业为客户量身定做的！
详细说明：
系统组成及主要技术参数
XG-110绞龙喂料包装秤
XG-110型绞龙喂料包装秤采用净重式称重方式，根据物料特性，采用整机碳钢或者304不锈钢材料，且物料直接接触表面均需抛光处理。
给料装置
采用螺旋式给料，采用双速电机控制给料，从而实现粗、细双速加料。再结合预置点参数的修改，可保证粗、细加料量的最佳比例，从而确保系统在保证精度的前提下提高包装速度。
给料口设有快速截止门，保证物料填充完成后不会有多余物料下落，有效的提高了计量精度。
称量器
采用综合精度高、长期稳定性好、耐冲击的波纹管系列称重传感器，辅以专用传力连接机构及称重支架固定。
称重控制柜
具体包括加拿大杰曼称重仪表、24V开关电源、OMRON继电器插卡等，控制着XG-110型绞龙喂料包装秤的动作，是整个XG-110型绞龙式喂料包装秤的中枢。
功能特点
自动/手动切换、自锁。手动操作方式用于检修、调试或应急处理，正常操作为自动操作方式。
定量范围面板设定、可调。在定量调整范围内，通过仪表的键盘任意设定量值。
给料速度双速可调。适用不同物料、不同给料方式的特性，调整快、慢速进料量，确定最佳关闭值。
包装定量、包装次数自动显示（六位数）。仪表随时显示当前包装重量值和包装计数值。
TraxDSPTM抗振动技术。特有的快速多级数字滤波技术，排除生产过程中的振动影响，保证称量精度和稳定性。
超差报警。每次称量过程中都经过误差检测、判别，超差时报警。
故障自诊断。称重控制仪表具有故障自诊断功能。
自动回零，每次循环都对零位进行检测，自动纠正偏差，回零范围可通过仪表键盘设定和调整。提前量自动修正功能克服了储料仓的物料压力及料性的变化带来的影响，以保证包装精度，不会产生精度频繁波动的情况。
标准串行接口：RS232。
技术参数
包装速度：3-7袋/分钟；
称量精度；±0.2%；
称量范围：5-25kg
消耗功率：3.5kW；
耗 气 量：600Nl/min；
材 质：SUS304不锈钢
特殊要求：物料直接接触部位表面抛光处理。
数 量：1台
包装秤钢平台
①.产品概述:
平台材料为整体优质碳钢：立柱横梁采用100*100*3mm方管、 护栏采用直径32*2.5mm、钢
平台平板采用3mm花纹板制作。
②.功能特点
该平台作为包装秤的安装、清洗、维护、检修使用。
③．技术参数：
台面尺寸：2800mmX3000mm
护栏高度：1050mm
材质：304不锈钢制作
XG-G型自动上袋灌装机
可以完全替代人，实现自动上袋、套袋、袋口理平等功能，最后输送到封口单元进行封口。
功能特点
自动/手动切换、自锁。手动操作方式用于检修、调试或应急处理，正常操作为自动操作方式。
具有IO点对照：可详细的知道PLC每个输出点的具体作用
故障自诊断：PLC具有故障自诊断功能。
运行监控：设备具有运行监控功能，以保证设备良好的运行。
PLC备用点更换：设备具有PLC输出点任意更换功能，以保证设备良好的运行。
主要参数如下：
包装能力：3-5袋/分钟；
真空抽气速率：63mЗ /h；
消耗功率：3kW；
耗气量：4.5mЗ /h；
材质：整机为SUS304不锈钢。
数量：1台
重型封口机
①.产品概述:
JBF-Z系列封口缝合自动包装机适用于包装重量在25~50kg的重型大袋，适合单（多）层牛皮纸袋、纸塑（PE）复合袋或纸塑编复合袋等的包装，该系列机型可按程序自动完成包装袋袋口的除尘（选配）、袋口、修剪、缝合、剪线辫、包纸带、剪纸带、热封、压合和计数等工序。
②.功能特点：
该系列机型采用光、机、电一体化的先进技术，实现了自动化、高效化。
该系列有3个标准型号，为用户提供广泛的选择。
经封口、缝合、包纸带、热压的包装袋密封性能极佳，可防尘、防蛀、防污染，使包装物受到妥善的保护
袋口包装可选择方式
应用 多层纸袋、纸塑复合袋及二合一、三合一袋等 多层纸袋、纸塑复合袋及二合一、三合一袋，内衬铝塑或PE薄膜袋等
主要参数如下：
形式：皮带输送；
皮带材质：PVC；
长度：5000mm
输送速度： 10m/min；
消耗功率：0.75kw；
数量：1台
电气控制单元
采用PLC集成控制，触摸屏显示，实现全线所有设备的联动控制。控制柜位置根据客户现场需要摆放。
